工業烘干機工作原理和結構

工業烘干機工作原理

工業烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下淌向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地揚撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

工業烘干機結構

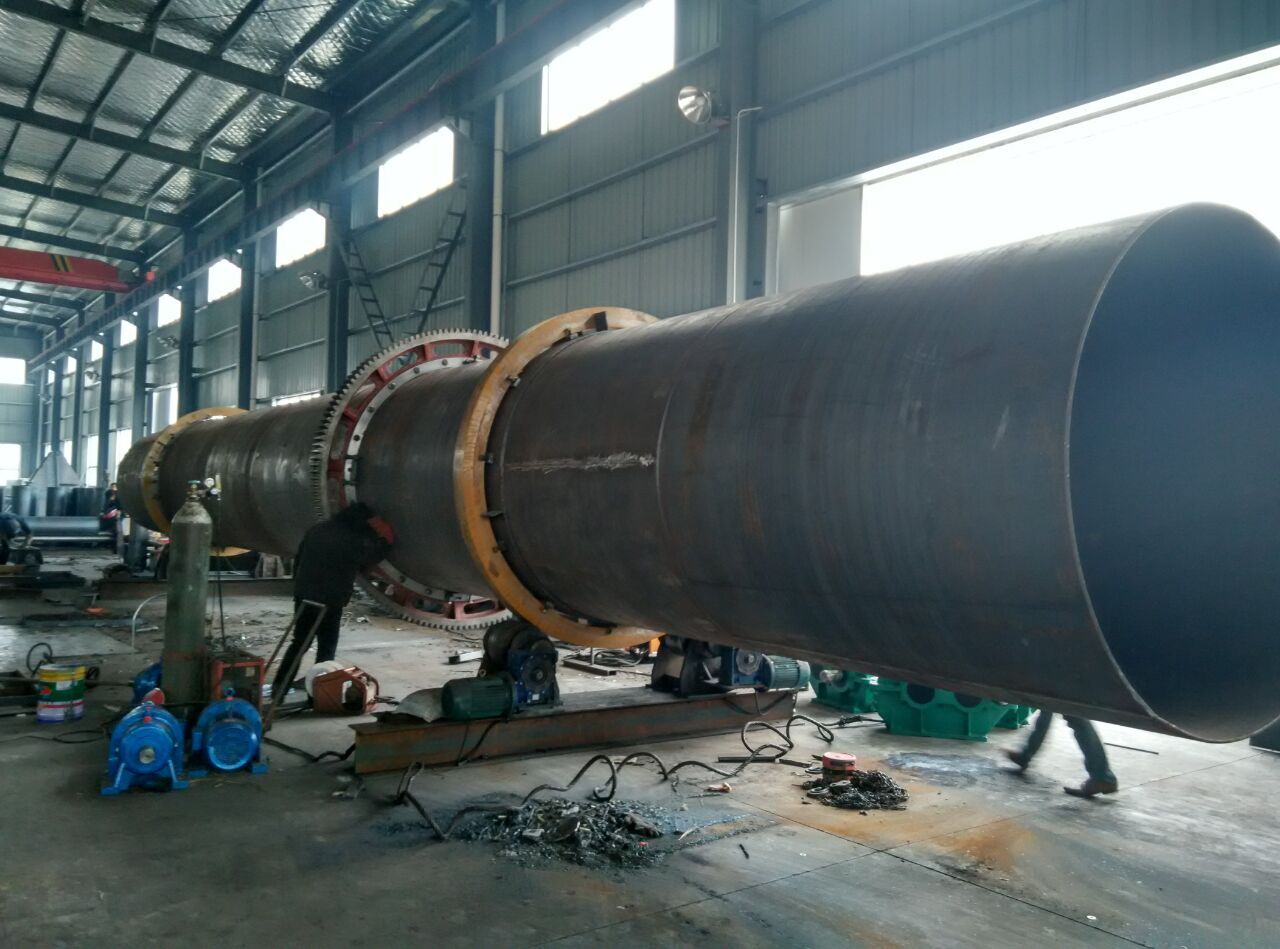

工業烘干機主要由筒體裝置前后托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板。在進料端為防止倒料設有門圈及螺旋抄板。在其外部裝有用于支承的輪帶。筒體通過前后輪帶支承在托輪裝置上，在后托輪裝置上設置擋輪以控制筒體的軸向竄動。筒體的轉動是由傳動裝置通過小齒輪帶動固定在筒齒輪而回轉的。每一托輪均設置調節頂絲，以便調節托輪前后位置。同時還設有托輪刮油氈，使托輪帶接觸面含有良好的油膜，延長托輪與輪帶的使用壽命。筒體兩端伸入進出料裝置內，柔性密封板緊貼合在筒體上。進料箱內設有進料溜，進料箱下端密封板內側開有落料和清料的腰形孔，以避免倒料造成的物料擠壓、堵塞。傳動裝置由電動機、減速機、聯軸器、小齒輪組裝件等零部件組成。
